概述

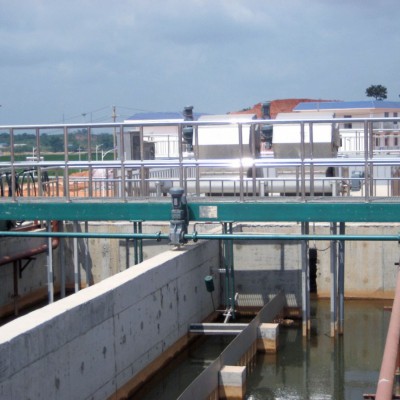

桥式吸砂机主要用于城镇污水处理厂或自来水厂曝气沉砂池的沉砂排出。该设备由行走装置、主梁、吸砂系统组成，池底装有曝气系统，将泥沙吹散，使吸砂系统更容易吸出泥沙。
工作原理
桥式吸砂机在沉砂池面上沿着钢轨来回行走，机上的吸砂系统将沉淀在池底的砂水混合液吸出至池边排砂槽内，再排至砂水分离器进行砂水分离。另外，吸砂机可根据用户要求增设撇渣装置，将水面浮渣刮至池末端的渣槽中。
主要特点
1、技术先进，结构简单；
2、采用无堵塞潜污泵吸砂，安全可靠；
3、传动同步，运行平稳；
4、操作简单，维护方便；
5、自动化程度高，且可实现远程控制。
技术参数
|
型号 |
HXS-3 |
HXS-4 |
HXS-6 |
HXS-8 |
HXS-10 |
HXS-12 |
|
池宽L(m） |
3 |
4 |
6 |
8 |
10 |
12 |
|
池深H（m） |
3（2~4m，每0.5m一档 |
|||||
|
行驶速度（m/min） |
2~5 |
|||||
|
驱动功率（kw） |
0.37 |
0.55 |
2*0.37 |
2*0.55 |
||
|
配套潜污泵 |
Q=22m3/h H=7m P=1.4kw |
Q=42m3/h H=7m P=2.9kw |
||||
|
钢轨型号（kg/m） |
15kg/m(GB11264-89 |
|||||
|
L(mm） |
3000 |
4000 |
6000 |
8000 |
10000 |
12000 |
|
LK（mm） |
3300 |
4300 |
6300 |
8300 |
10300 |
12300 |
外形结构
工艺流程
订货须知
1、根据技术性能结合工艺要求，注明型号规格及吸砂泵规格、池深H、轮距L等参数，不注明技术参数，表示按表中数值订货；
2、注明主体材质（碳钢、不锈钢）及防腐要求，不注明表示按碳钢普通防腐订货；
3、电控箱、轨道、输配电装置（滑导线）、气提泵、所有预埋件，集渣管（或槽）等所有配套设备（或配套件）应另外订货；
4、需要双速行走或桥上自带砂水分离器，以及其它特殊情况，可提出要求，另索资料，商量订货。
